Moln

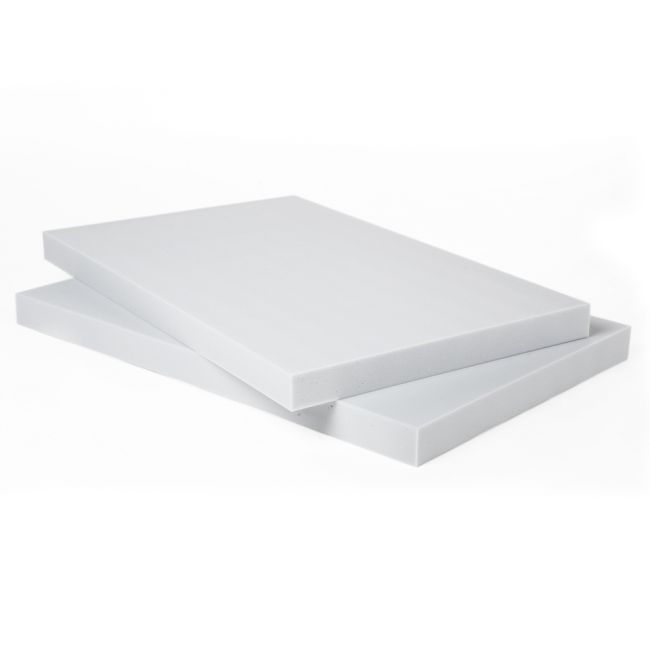

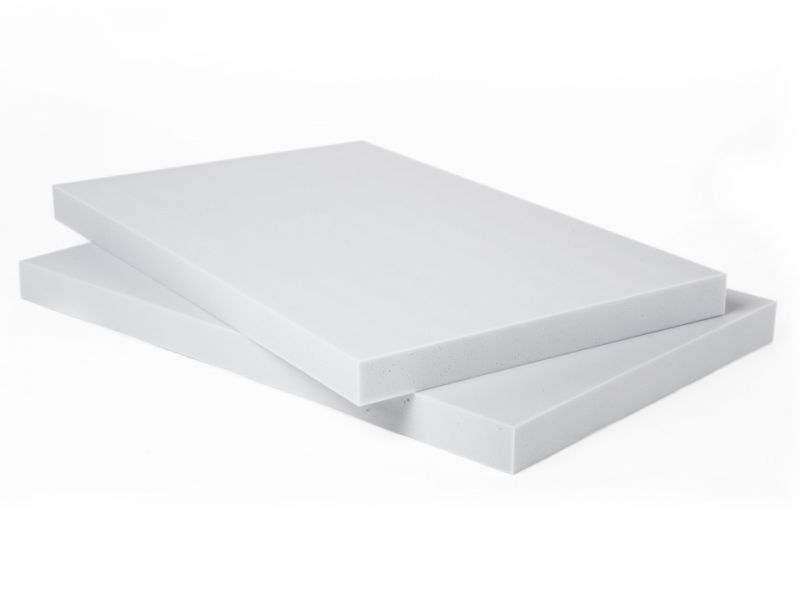

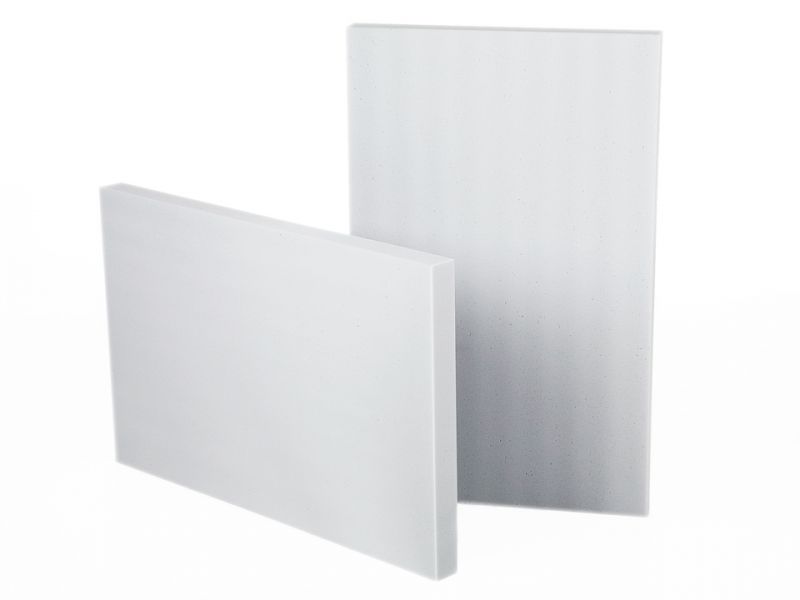

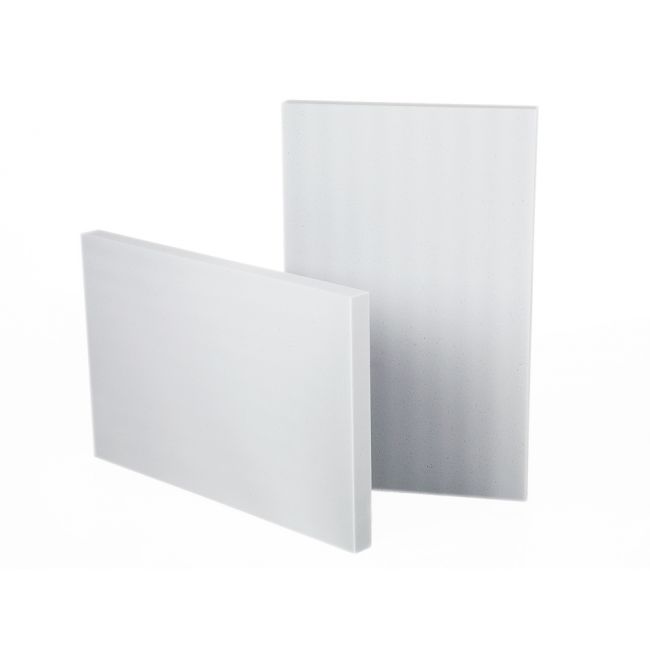

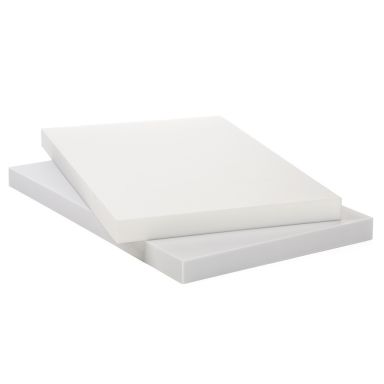

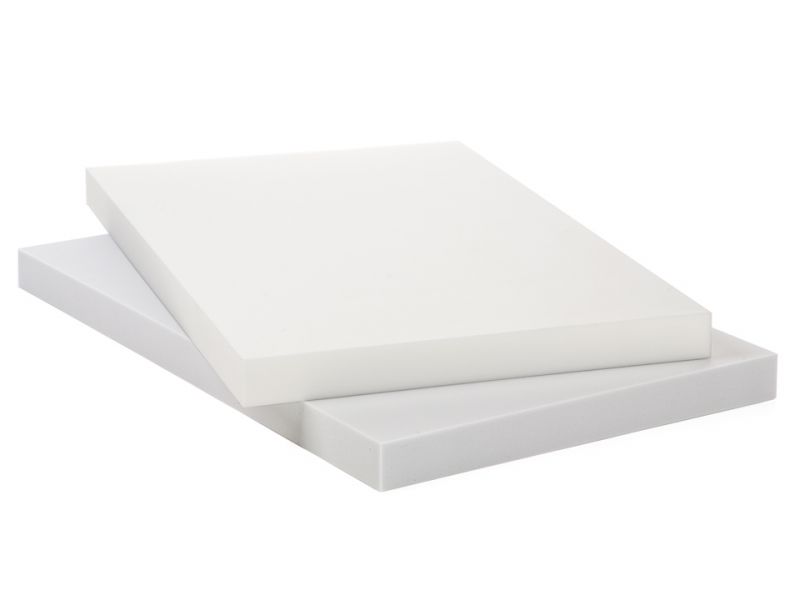

Absorbente acústico Basotect, bafles de 800 x 500mm (50mm espesor).

Auto-instalable, montaje: encolado o suspendido; venta en unidades!

Espuma acústica Basotect®, color blanco, gris perla o RAL, Clase Bs1d0.

Más detalles...

Disponibilidad Disponible


19,35 € IVA incl.


logo_imagen

Accesorios Moln


logo_imagen

¿Qué es?

El bafle acústico MOLN es un absorbente acústico ignífugo, con un diseño simple y eficaz, especialmente indicado para solucionar los problemas de eco y alta reverberación en: restaurantes, aulas, oficinas, bibliotecas, polideportivos, industria en general...

Está fabricado con espuma acústica ignífuga Basotect® de gran calidad, que combina un alta eficacia de absorción sonora con un comportamiento ante el fuego de Clase Bs1d0.

Ha sido concebido para ser un bafle acústico muy polivalente, combinando dos tipologías de instalación: encolado o suspendido, presenta hasta 5 opciones diferentes de montaje.
Las proporciones han sido definidas para obtener el mejor equilibrio en la relación coste / absorción acústica, con un sistema de montaje auto-instalable para obtener un producto simple, usable y con el mejor rendimiento.

® Marca registrada de BASF SE

¡Importante!

Bafle absorbente acústico Basotect con clasificación de reacción al fuego: Clase Bs1d0 (ignífugo).
Apto para su instalación en locales públicos. (Cumple las exigencias del CTE).

¿Para qué sirve?

MOLN, es la solución de acondicionamiento acústico auto-instalable y sin obras, especialmente diseñada para solventar los problemas de eco y alta reverberación (ruido) existentes habitualmente en: bares, restaurantes, aulas, oficinas, bibliotecas, polideportivos, industria… en general, para recintos con excesiva reverberación, dónde se requiera, además de una elevada absorción acústica, cumplir con las exigencias de reacción al fuego para locales de pública concurrencia.

Crea un ambiente acústico confortable, tranquilo y relajante.

¿Qué formato tiene?

  • Paneles de: 800mm x 500mm x 50mm espesor.
  • Color: Gris perla, Blanco o Pintado (RAL a escoger)
  • Venta por unidades: Sup. de cobertura = 0,4 m2
  • Embalaje habitual: Según unidades (200g / ud.)

Opción color : Pintado

Los paneles acústicos son pintados en el color escogido por el cliente según carta de colores RAL.

En la pestaña "Color : Pintado" encontrarás información detallada de las características de esta opción.

Descuento por cantidad:

EURO / UD.GrisBlancoPintado
01 a 29 uds. 19,35 € 26,10 € 45,85 €
30 a 69 uds. 18,95 € 25,55 € 44,90 €
+ de 70 uds. 18,55 € 25,05 € 43,85 €

¿Cómo se instala?

Es auto-instalable, sin necesidad de obras; el bafle acústico Moln puede ser encolado directamente con nuestro Skac Adhesive o suspendido, con el sistema de anclajes Galgar.
Consulta la pestaña "Instalación" para encontrar información detallada de las diferentes opciones de montaje.

¿Cuánto necesito?

El concepto "auto-instalable" no sólo hace referencia al montaje, sino que te ofrecemos una guía simplificada para que puedas conocer la cantidad idónea, según el grado de confort deseado y sin necesidad de complejos cálculos acústicos.

Para simplificar el resultado, hemos definido tres grados de confort:

Vivo grado con menor cantidad de absorbente acústico; pensado para recintos que desean mantener un ambiente con ligera viveza como: bares, cafeterías, polideportivos, salas deportivas, industria.
Medio grado estándar, equilibrio entre cantidad y grado de absorción; definido para lograr un nivel de confort adecuado para mantener conversaciones sin elevar la voz en restaurantes, aulas...
Tenue grado de mayor absorción acústica, para alcanzar el menor nivel de reverberación; apto para recintos que desean obtener un ambiente acústico más apacible y privado en: restaurantes, bibliotecas, oficinas.



Para salas con techos hasta 4m de altura es recomendable usar la tipología encolado; para alturas superiores, se recomienda instalar los bafles acústicos suspendidos.

Montaje: ENCOLADO

La siguiente tabla te indicará el % de superficie necesaria a cubrir con absorbente acústico, en función de la altura de la sala y el grado de confort.

Altura / GradoVivoMedioTenue
hasta 3m 25 % 40 % 55 %
hasta 4m 35 % 50 % 65 %
hasta 5m 45 % 60 % 75 %

Las unidades de bafle acústico Moln necesarias serán el resultado de dividir la superficie a cubrir resultante, entre 0,4m2 (superficie que ocupa un bafle Moln).


Ejemplo práctico: Restaurante con área de comensales de 50m2, altura de techo de 3m. Grado de confort acústico deseado: 'Medio'.
Superficie a cubrir = 50m2 x 40% = 20m2 de absorbente acústico.
Unidades necesarias = 20m2 / 0,4m2 = 50 uds. Moln a instalar.

Montaje: SUSPENDIDO

En esta tipología de montaje, el cálculo se efectúa según las dimensiones de la sala (Ancho x Largo) y el grado de confort deseado.

Por defecto, se configuran lineales de paneles suspendidos con una separación de 25cm entre paneles (módulos de 80cm + 25cm), en paralelo a la dimensión más grande de la sala.
En función del grado de confort deseado, se modulará la distancia entre los diferentes lineales según:

  • Vivo: una separación de 120cm entre lineales de paneles.
  • Medio: una separación de 80cm entre lineales de paneles.
  • Tenue: una separación de 50cm entre lineales de paneles.

Ejemplo práctico: Restaurante con un área de comensales de 5m x 10m. Grado de confort acústico deseado: 'Medio' -> separación entre lineales = 80cm.
Nº Paneles en cada lineal (a lo largo de la dimensión 10m): 1000cm / (80cm + 25cm) = 9,5 => 9 paneles en cada lineal.
Nº de lineales (en la dimensión de 5m): 500cm / 80cm = 6,25 => 6 lineales.
Total paneles suspendidos = 9 paneles x 6 lineales = 54 bafles acústicos Moln.

Los cálculos de cantidad arriba indicados son una guía de selección simplificada. Si tienes cualquier duda, o deseas que nuestros técnicos acústicos hagan una propuesta personalizada, contacta con nosotros!.

Indícanos que tipo de local se trata, dimensiones / altura y te haremos una propuesta adecuada para el suministro de los paneles acústicos, incluso una solución 'llaves en mano' (con instalación) si así lo deseas.

Características físicas



Dibujo técnico

Descripción: Bafle absorbente acústico
Material: Espuma acústica Basotect® G
Compuesto: Resina de melanina de celda abierta
Color: Blanco o Gris perla
Densidad: 9 Kg/m3 (ISO 845)
Rest. Compresión: 5-10 kPa (ISO 3386-1)
Rest. Tracción: >90 kPa (ISO 1798)
Resist. al fuego:
  • B1 (DIN 4102-1)
  • M1 (NF P 92-507)
  • Clase 1 (BS 476/7)
  dibujo técnico panel Moln

® Marca registrada de BASF SE

Absorción acústica

Coeficientes de absorción en bandas de octava (ISO 354):

Montaje125 Hz250 Hz500 Hz1 kHz2 kHz4 kHz
Encolado 0.24 0.55 0.90 1.00 1.01 1.03
Suspendido 0.59 0.89 0.95 1.03 1.03 1.05

* disponibles en la ficha de producto los coeficientes de absorción en tercios de octava.



Coeficientes globales [encolado] [suspendido]:

NRC 0.85 [ASTM C423] 1.00 [ASTM C423]
SAA 0.87 [ASTM C423-09a] 0.98 [ASTM C423-09a]
α mid 0.97 [DB-HR] 1.00 [DB-HR]
α w 0.85 1.00
Clase B [ISO 11654] A [ISO 11654]

El Bafle absorbente acústico MOLN puede ser instalado en dos modalidades:

  • Encolado: aplicando nuestro adhesivo acústico Skac Adhesive. (1 cartucho cada 6 paneles).
  • Suspendido: empleando el sistema de anclajes Galgar (1 pareja en cada bafle*).

* Si la instalación es en modo 'nube' serán necesarias 2 parejas por cada unidad.

En general, para techos con una altura inferior a 4 metros, se recomienda emplear el montaje encolado; para techos de altura superior a 4 metros, es recomendable instalar los bafles suspendidos.

Montaje: ENCOLADO.

Puede ser montado tanto en sentido horizontal como vertical. En cualquier caso, es recomendable que el producto no se encuentre al alcance del público, para preservarlo de posibles desperfectos.

Las unidades resultantes a instalar serán distribuidas de forma uniforme a lo largo de toda la superficie a tratar (techo y/o paredes); las placas pueden instalarse de forma aislada o bien formando agrupaciones de 4-6 unidades, según convenga.

Accesorio a añadir: SKAC ADHESIVE, 1 cartucho por cada 6 uds. Moln.



Montaje: SUSPENDIDO.

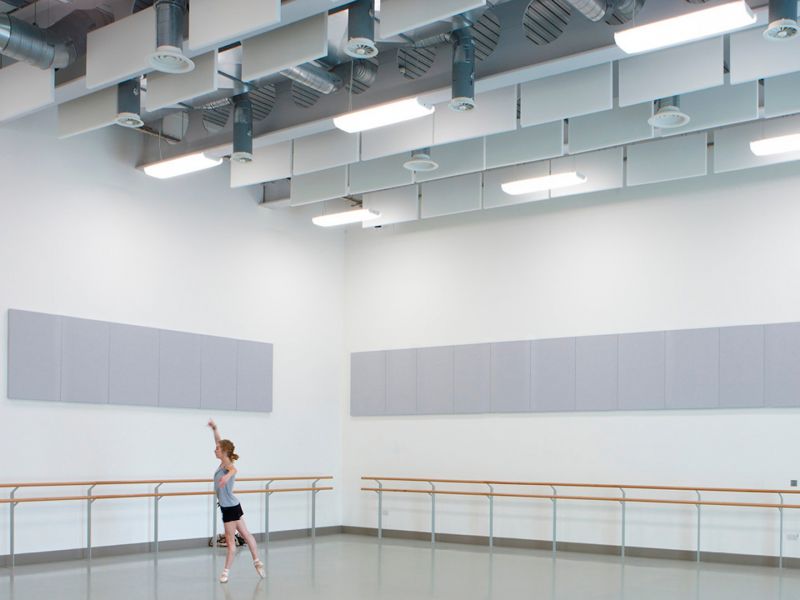

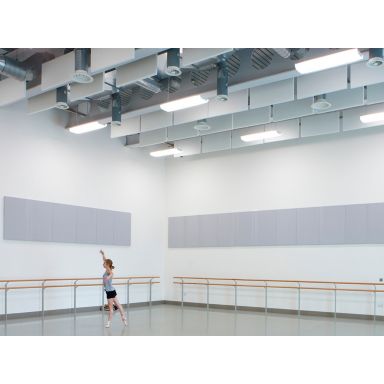

Esta modalidad de instalación está recomendada para recintos de gran volumen y techos altos, como son: polideportivos, bibliotecas, aulas, gimnasios, naves industriales...

Accesorio a añadir: GALGAR, 1 pareja por cada bafle Moln.

Tres variantes de instalación (de derecha a izquierda en la imagen): horizontal, vertical y nube.

Detalle - Bafle acústico MOLN suspendido

Diferentes patrones estéticos para distribuir los lineales de bafles acústicos suspendidos:

Detalle - MOLN suspendido - lineal
Detalle - MOLN suspendido - tresbolillo
Opción de color : PANELES ACÚSTICOS PINTADOS
SKAC - Color spin   Los paneles acústicos son pintados con pintura ignífuga, mediante un proceso exclusivo desarrollado para no alterar las propiedades acústicas del panel, evitando así la habitual pérdida de capacidad de absorción que ocurre con las técnicas tradicionales de pintado.

Especificaciones de pintado - Skum Acoustics

  • · Pintura ignífuga: clase A,s2-d0.
  • · Acabado: satinado.
  • · Mantiene el rendimiento acústico.
  • · Posibilidad de escoger color según carta RAL.

¿Cómo pedir los paneles pintados?

  • 1. Tramita un pedido con el total de paneles pintados que deseas (pedido mínimo 20 uds.).
  • 2. Envíanos un email indicando tu número de pedido y la referencia/s* RAL que deseas.
  • * Puedes combinar diferentes colores en un mismo pedido (mínimo 10 unidades por color).
Carta de colores

A continuación, una pequeña selección de paneles pintados según carta de colores RAL.

RAL1001 RAL1015 RAL1018 RAL2008
RAL1001 RAL1015 RAL1018 RAL2008
RAL3003 RAL3017 RAL3028 RAL4006
RAL3003 RAL3017 RAL3028 RAL4006
RAL5015 RAL5018 RAL5019 RAL5024
RAL5015 RAL5018 RAL5019 RAL5024
RAL6017 RAL6019 RAL6029 RAL6034
RAL6017 RAL6019 RAL6029 RAL6034
RAL7011 RAL7045 RAL8017 RAL9004
RAL7011 RAL7045 RAL8017 RAL9004

Atención: Los colores mostrados pueden variar el tono real en función de la configuración específica de tu monitor.
