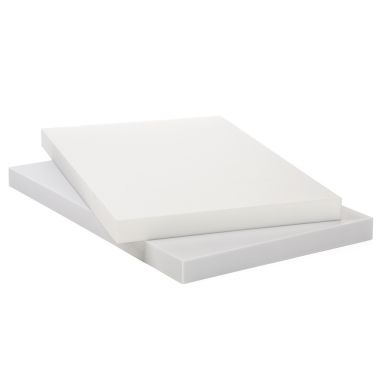

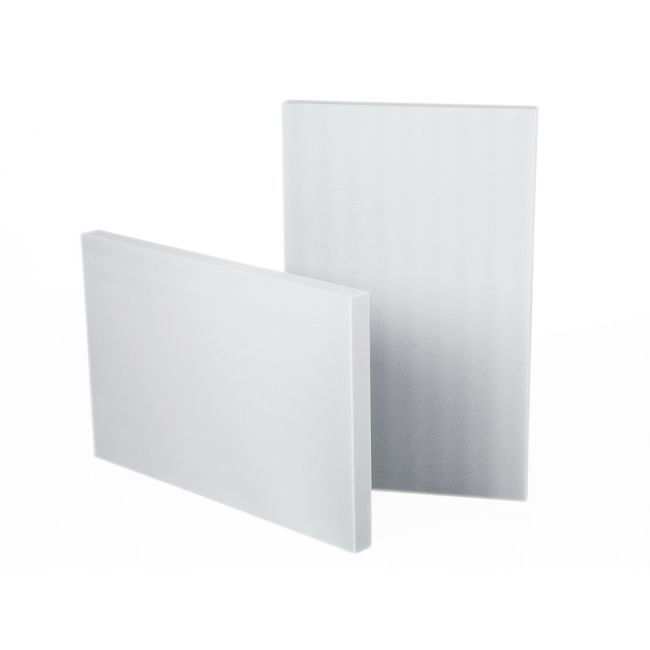

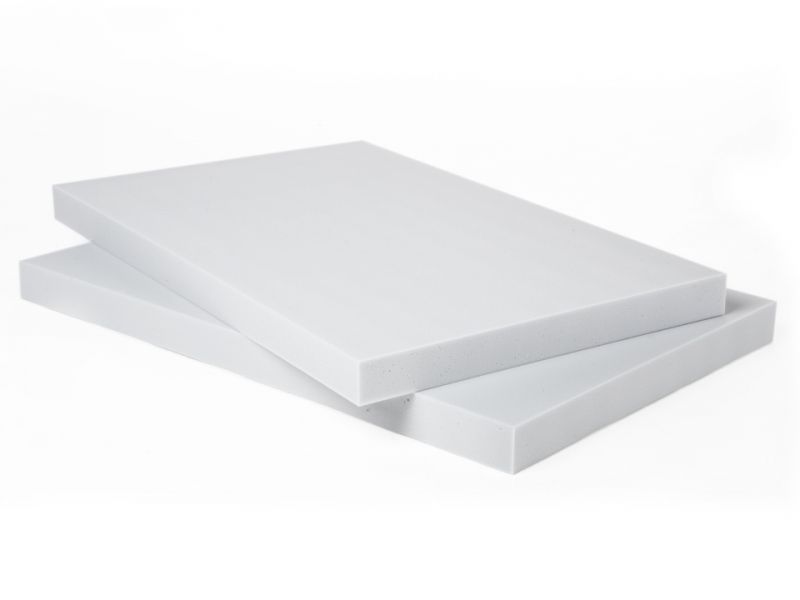

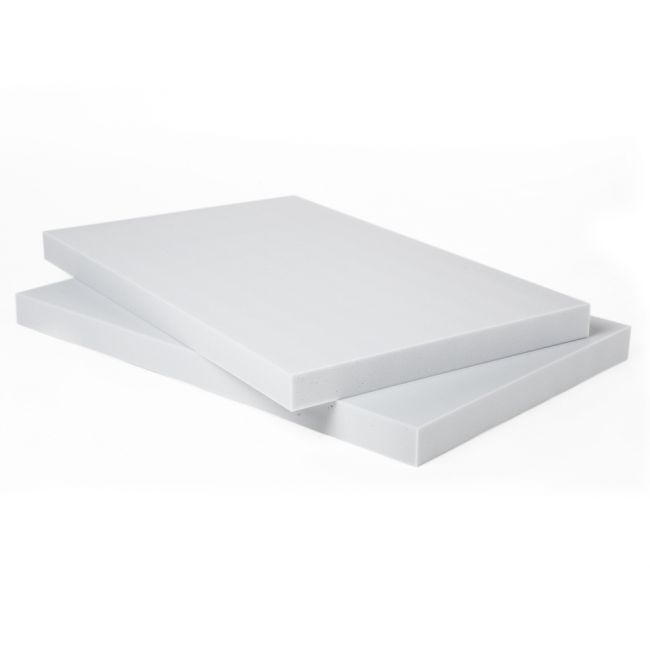

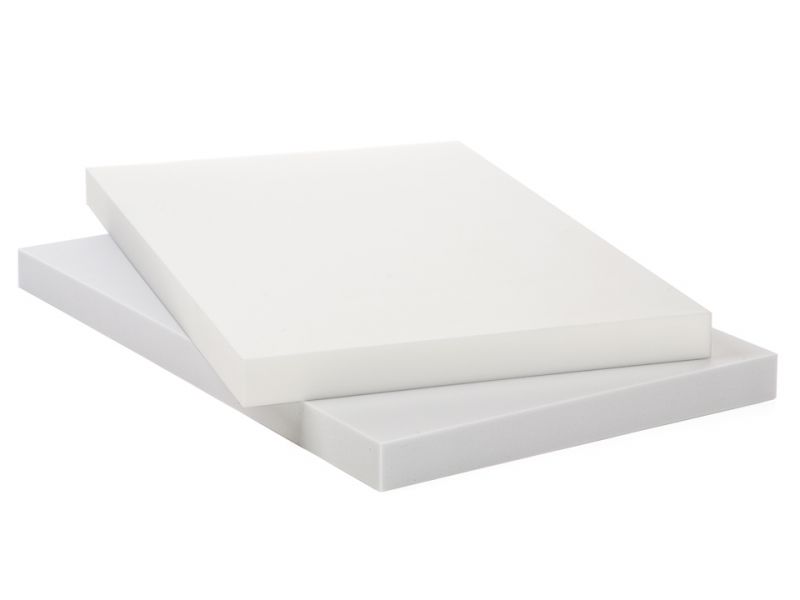

Baffle acoustique ignifuge, en panneaux du 800 x 500 mm (épaisseur de 50mm).
Autoinstallables, type de montage: collé ou suspendu; vendu par unités!
Mousse acoustique Basotect®, couleur: blanc, gris perle ou RAL; Classement au feu: M1, Bs1d0.
MOLN est un baffle acoustique Basotect® (absorbeur acoustique), avec un design très simple et efficace, particulièrement adapté pour réduire le bruit et les problèmes d'écho dans les restaurants, les salles de classe, les bureaux, les bibliothèques, les centres sportifs, et l'industrie en général.
Il est fait de mousse acoustique ignifuge, type Basotect®, de haute qualité et durabilité, qui combine une efficacité d'absorption acoustique élevée avec la meilleure résistance au feu (B1, M1, classe 1) dans les mousses acoustiques.
Il a été conçu pour être un absorbeur de sons polyvalent, combinant deux types d'installations : collées ou en suspension. Il a jusqu'à cinq différentes options de montage.
Les proportions des baffles acoustiques ont été définies pour obtenir le meilleur équilibre dans le rapport absorption acoustique / coût; avec un système d'auto-installation pour obtenir un produit très simple et utilisable; avec les meilleures performances pour réduire la réverbération.
® Marque déposée de BASF SE
Ce baffle acoustique obtient une résistance au feu de M1 (NF P 92-507), B,s1d0.
Convient pour les installations dans les bâtiments publics.
MOLN, est la meilleure solution acoustique, autoinstallable, spécialement conçu pour résoudre les problèmes de haute réverbération (bruit) ou les échos existants habituellement dans: les restaurants, pubs, les salles de classe, les bureaux, bibliothèques, centres sportifs, et de l'industrie. En général, pour toutes les chambres avec une réverbération excessive, où, en plus de l'absorption acoustique élevé, ce qui nécessite un bon comportement au feu pour se conformer aux exigences de résistance au feu pour les bâtiments publics.
Il crée un environnement acoustique très confortable, calme et reposant.
Les panneaux acoustiques sont peintes dans la couleur choisie par le client en fonction du tableau de couleurs RAL.
Dans l'onglet "Couleur: Peint" vous trouverez des informations détaillées sur les caractéristiques de cette option.
| EURO / PCS. | Gris | Blanc | Peint |
|---|---|---|---|
| 01 à 29 pcs. | 19,35 € | 26,10 € | 45,85 € |
| 30 à 69 pcs. | 18,95 € | 25,55 € | 44,90 € |
| + de 70 pcs. | 18,55 € | 25,05 € | 43,85 € |
Son autoinstallables, sans œuvres. Le baffle acoustique MOLN peut être collé directement avec notre Skac adhesive, ou suspendu, avec le système de suspension spéciale: Galgar.
Consulter sur l'onglet "Installation" pour trouver des informations détaillées sur les différentes options de montage.
Le terme «autoinstallable» se réfère seulement au processus d'assemblage. Nous fournissons également une guide simplifié pour vous aider à trouver la quantité correcte de baffle acoustique Moln, selon le grade désirée de confort sonore pour la pièce, sans calculs acoustiques complexes.
Pour simplifier le résultat, nous avons défini trois niveaux différents de confort:
| Live | grade avec moins d'absorbeurs acoustiques, conçu pour les salles qui cherchent à maintenir une atmosphère de sons légers et vivaces, comme des Pubs, des cafés, des centres sportifs, des salles de concert, ou des bâtiments de l'industrie. |
|---|---|
| Moyenne | grade standard; rapport équilibré entre la quantité et le degré d'absorption acoustique; défini pour atteindre un niveau adéquat de confort sonore pour maintenir des conversations sans lever la voix, tel que dans des restaurants, des salles de classe, etc... |
| Dark | plus grand degré d'absorption sonore, bon pour obtenir le niveau de réverbération le plus bas; adapté pour les salles qui souhaitent un environnement acoustique plus paisible et privé comme les restaurants, les bibliothèques et les bureaux. |
Pour les chambres avec des plafonds jusqu'à 4m, il est recommandé d'utiliser le type d'installation collée. Pour les grandes hauteurs de plafond, il est recommandé d'installer les baffles acoustiques dans le système de montage suspendu.
Le tableau suivant vous montre le % de superficie que vous devez couvrir avec les absorbeurs acoustiques, en fonction de la hauteur de la pièce et le grade du confort de son.
| Hauteur / Grade | Live | Moyenne | Dark |
|---|---|---|---|
| jusqu'à 3m | 25 % | 40 % | 55 % |
| jusqu'à 4m | 35 % | 50 % | 65 % |
| jusqu'à 5m | 45 % | 60 % | 75 % |
Les unités nécessaires de baffle acoustique Moln, résultent de la division de la surface à couvrir, entre 0,4 m2 (surface qui occupent une unité de baffle Moln).
Exemple: Restaurant avec 50 m2 de surface de salle à manger, hauteur sous plafond de 3m. Grade de confort souhaité: «moyenne».
Zone à couvrir = 50 m2 x 40% = 20 m2 d'absorbeurs acoustiques.
Unités nécessaires = 20 m2 / 0,4 m2 = 50 pcs. de baffle acoustique Moln à être installé.
Dans ce type de montage, le calcul se fait en fonction des dimensions de la chambre (largeur x longueur) et le grade de confort souhaité.
Par défaut, sont configurés différents ensembles linéaires de baffles en suspension, en parallèle à la dimension la plus longue de la pièce. Chaque ensemble linéaire maintient un espace libre de 25 cm entre les baffles: modules de 80cm (baffle) + 25cm (espace libre).
Selon le grade souhaité de confort, la distance entre les différents ensembles linéaires sera:
Exemple: un restaurant avec une espace de salle à manger de 10m x 5m. Grade de confort souhaité: «moyenne». La séparation des différents ensembles linéaires = 80cm.
N. de baffles dans chaque ensemble linéaire (long de la dimension de 10m): 1000cm / (80cm + 25cm) = 9,5 => 9 baffles acoustiques dans chaque ensemble.
N. d'ensembles linéaires (à la dimension de 5m): 500cm / 80cm = 6,25 => 6 ensembles linéaires.
Nombre total de baffles acoustiques nécessaires = 9 baffles x 6 ensembles linéaires = 54 pcs. de baffle acoustique Moln.
Les calculs de quantité indiquée ci-dessus est un guide de sélection simplifiée. Si vous avez des questions ou si vous voulez que nos acousticiens vous faire une proposition personnalisée, s'il vous plaît contactez-nous !.
Dites-nous ce type de chambre c'est, la taille / hauteur et nous ferons une proposition appropriée pour la fourniture des panneaux acoustiques.
Propriétés physiques |
Dessin technique | |
|---|---|---|
| Description: Baffle acoustique (absorbeur de son) Matière: Mousse acoustique Basotect® G Composite: Résine de mélamine à cellules ouvertes Couleur: Blanc ou Gris perle Densité: 9 Kg/m3 (ISO 845) Résist. à la compression: 5-10 kPa (ISO 3386-1) Résist. à la traction: >90 kPa (ISO 1798) Classement au feu:
|
 |
® Marque déposée de BASF SE
Coefficients d'absorption dans les bandes d'octave (ISO 354):
| Installation | 125 Hz | 250 Hz | 500 Hz | 1 kHz | 2 kHz | 4 kHz |
|---|---|---|---|---|---|---|
| collé | 0.24 | 0.55 | 0.90 | 1.00 | 1.01 | 1.03 |
| suspendu | 0.59 | 0.89 | 0.95 | 1.03 | 1.03 | 1.05 |
* coefficients d'absorption en tiers d'octave sont disponibles dans la fiche technique.
Coefficients globaux [collé] [suspendu]:
| NRC | 0.85 [ASTM C423] | 1.00 [ASTM C423] |
|---|---|---|
| SAA | 0.87 [ASTM C423-09a] | 0.98 [ASTM C423-09a] |
| α mid | 0.97 [DB-HR] | 1.00 [DB-HR] |
| α w | 0.85 | 1.00 |
| Classe | B [ISO 11654] | A [ISO 11654] |
TÉLÉCHARGEMENTS:
Baffle acoustique Moln peut être installée de deux façons différentes:
* Si l'installation suspendue est de type "nuage", seront nécessaires 2 paires pour chaque unité.
En général, pour les plafonds d'une hauteur jusqu'à 4 m, est recommandée la méthode de montage collé. Pour les chambres avec des plafonds de plus de 4 mètres, il est recommandé d'installer des baffles acoustiques avec le système de montage suspendu.
| Type de montage: COLLÉ. |
|---|
|
Moln peut être monté horizontalement ou verticalement. En tout cas, il est recommandé que le produit ne soit pas accessible au public, pour protéger la mousse de tout dommage. Le total des unités à installer seront distribués sur toute la surface qui doit être traitée (plafond / murs). Les panneaux acoustiques peuvent être installés à seul ou en groupes avec 4-6 unités. Accessoires nécessaires: SKAC ADHESIVE, 1 cartouche pour chaque 6 panneaux Moln. |
| Type de montage: SUSPENDU. |
|---|
|

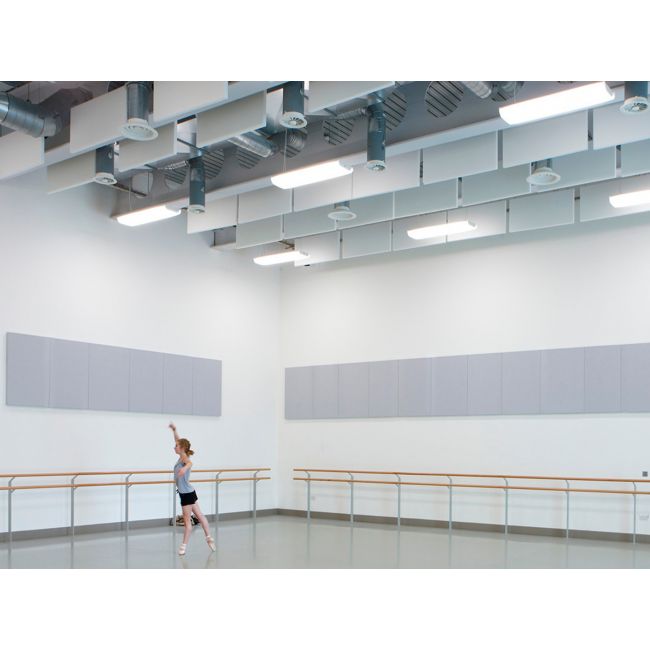

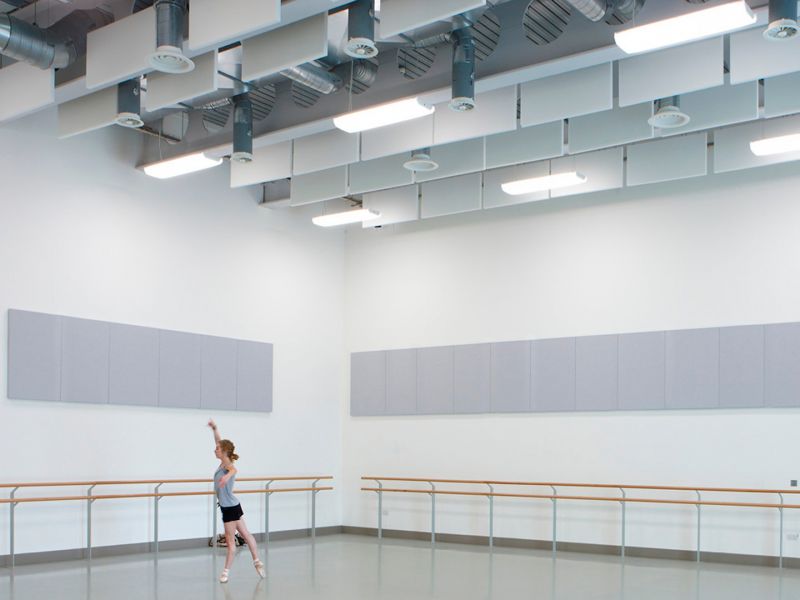

Cette méthode de montage est recommandée pour les grandes pièces, avec de hauts plafonds, comme les centres sportifs, les bibliothèques, les gymnases, les entrepôts... Accessoires nécessaires: GALGAR, 1 paire pour chaque baffle acoustique Moln. Trois variantes de forme d'installation (de droite à gauche sur la photo): horizontale, verticale et de nuages.
Différents modèles esthétiques pour distribuer les jeux linéaires de baffles en suspension:   |
 |
Les panneaux acoustiques sont peints avec une peinture ignifuge, par une technique exclusive, développée pour ne pas altérer les performances acoustiques du panneau, évitant ainsi la perte habituelle de la capacité d'absorption qui se produit avec les techniques de peinture traditionnelles. |
Spécifications de peinture - Skum Acoustics
Comment commander les panneaux peints?
| Charte de couleurs | |||
|---|---|---|---|
|
Ci-dessous, une petite sélection de panneaux peints selon le charte de couleurs RAL. |
|||
 |
 |
 |
 |
| RAL1001 | RAL1015 | RAL1018 | RAL2008 |
 |
 |
 |
 |
| RAL3003 | RAL3017 | RAL3028 | RAL4006 |
 |
 |
 |
 |
| RAL5015 | RAL5018 | RAL5019 | RAL5024 |
 |
 |
 |
 |
| RAL6017 | RAL6019 | RAL6029 | RAL6034 |
 |
 |
 |
 |
| RAL7011 | RAL7045 | RAL8017 | RAL9004 |
Attention: Veuillez noter que les couleurs affichées peuvent différer des panneaux réels en fonction des propriétés spécifiques de votre moniteur.
