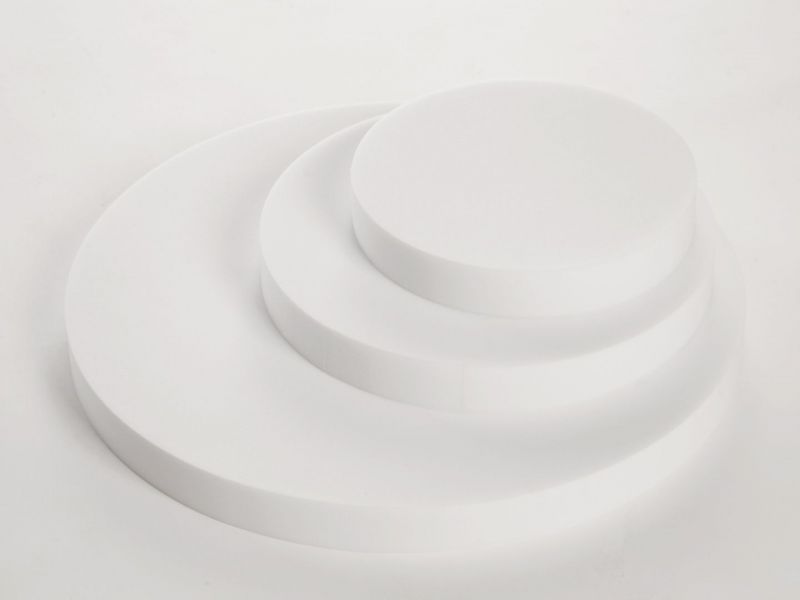

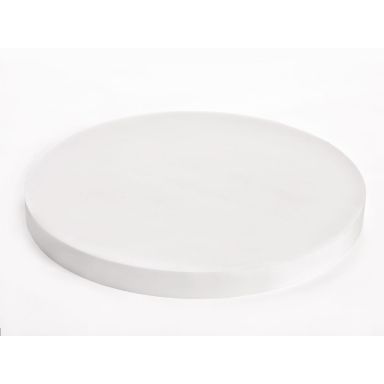

Panel acústico Basotect, paneles circulares de diam. 600mm, 400mm y 300mm (50mm espesor).

Auto-instalable, montaje encolado con Skac Adhesive. ¡Venta en unidades!

Espuma acústica Basotect®, color blanco, gris perla; Clase Bs1d0.

Más detalles...

Disponibilidad Disponible


12,75 € IVA incl.


logo_imagen

Accesorios Cirkel


logo_imagen

¿Qué es?

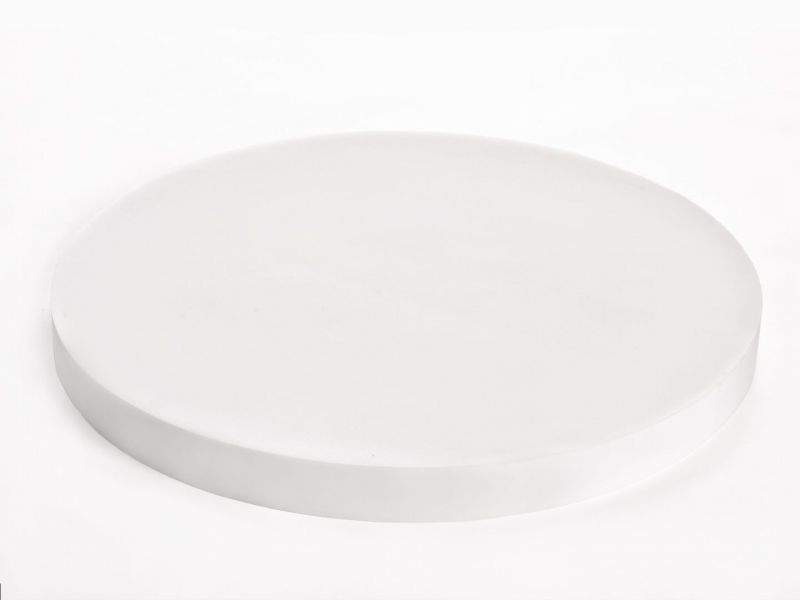

El panel acústico Basotect® CIRKEL, es un absorbente acústico ignífugo con formato circular de 50mm de espesor, disponible en múltiples diámetros: 600mm, 400mm y 300mm, especialmente indicado para solucionar los problemas de reverberación en: restaurantes, cafeterías, aulas, comedores escolares, oficinas, bibliotecas, salas de música, colegios …

Fabricado mediante espuma de resina de melamina Basotect®, posee una elevada capacidad de absorción sonora, excelente durabilidad y una resistencia ante el fuego de Clase B-s1,d0, exigencia de obligado cumplimiento para su instalación en techos y paredes de locales de pública concurrencia.

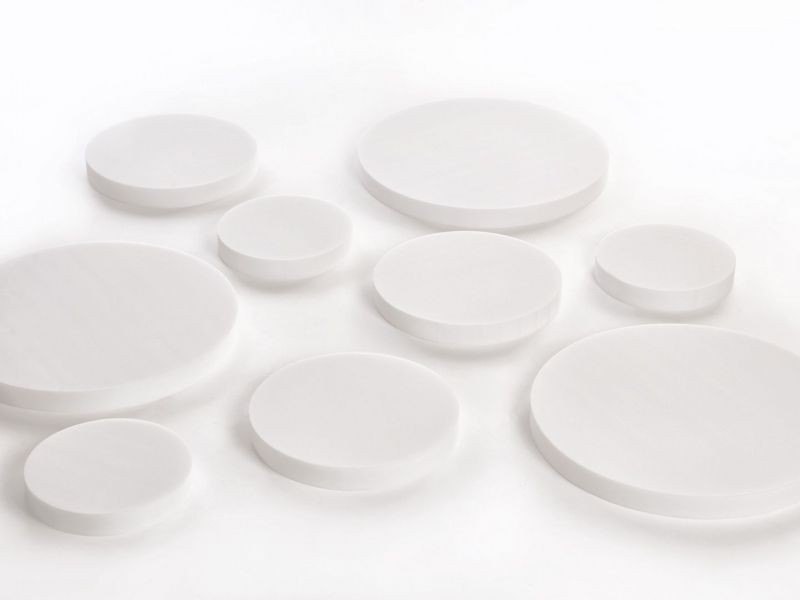

El diseño en formato circular de diferentes diámetros permite una gran adaptabilidad estética con multitud de combinaciones posibles, un montaje realmente rápido y sencillo, sin necesidad de replanteo previo.

® Marca registrada de BASF SE

¡Importante!

Panel absorbente acústico Basotect con clasificación de reacción al fuego: Clase B-s1,d0 (ignífugo).
Es un panel acústico apto para su instalación en locales públicos. Cumple las exigencias de resistencia al fuego según CTE.

¿Para qué sirve?

CIRKEL, es una excelente solución de acondicionamiento acústico, ultra sencilla, auto-instalable y sin necesidad de obras, desarrollada para resolver de forma rápida, eficaz y económica los problemas derivados del exceso de reverberación (eco) existentes en locales públicos como: restaurantes, bares, cafeterías, salones de celebraciones, aulas, comedores, oficinas, sala de reuniones, call center, coworking, bibliotecas, salas de espera, clínicas, academias de formación, escuelas de danza, etc.

¿Qué formato tiene?

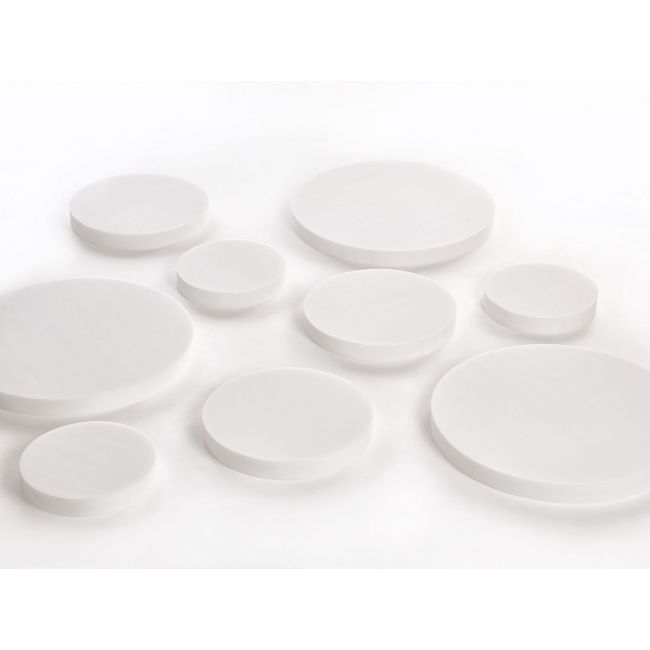

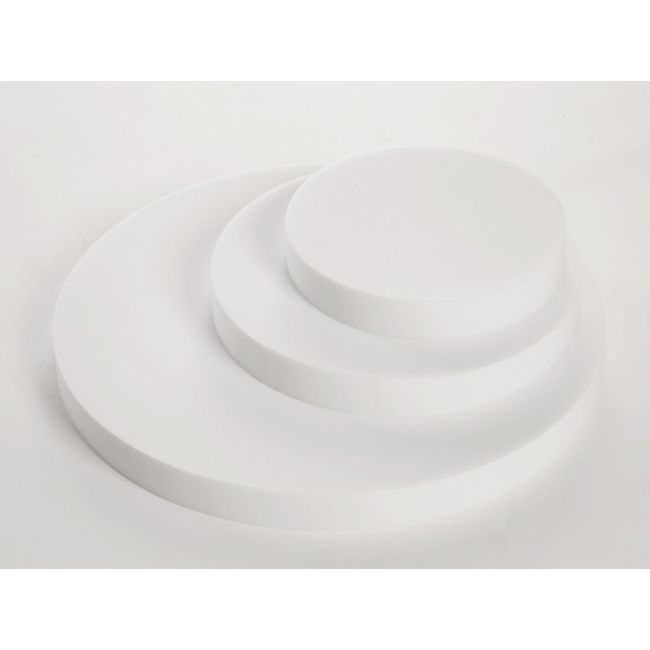

  • Paneles de: 50mm espesor y diámetros de: 600mm, 400mm y 300mm.
  • Color: Gris perla o Blanco
  • Venta por unidades: Sup. de cobertura = D60 (0,28 m2/u.), D40 (0,13 m2/u.), D30 (0,07 m2/u.).
  • Embalaje habitual: Según unidades

Opciones de acabado

Los paneles acústicos CIRKEL pueden suministrarse pintados en una gran variedad de colores (únicos o combinados), o bien, pueden ser revestidos mediante una exclusiva cobertura textil para un acabado superior en una amplia gama de color.
También podemos fabricar paneles a medida con diámetros hasta 2.500mm y 500mm de espesor.

Consúltanos para ofrecerte una solución a medida de tus necesidades.

Descuento por cantidad:

diámetro ->D60D40D30
EURO / UD.GrisBlancoGrisBlancoGrisBlanco
01 a 39 uds. 19,45 € 26,95 € 9,30 € 12,75 € 5,75 € 7,80 €
40 a 119 uds. 18,80 € 26,10 € 9,00 € 12,35 € 5,55 € 7,55 €
+ de 120 uds. 18,40 € 25,50 € 8,80 € 12,05 € 5,45 € 7,40 €

¿Cómo se instala?

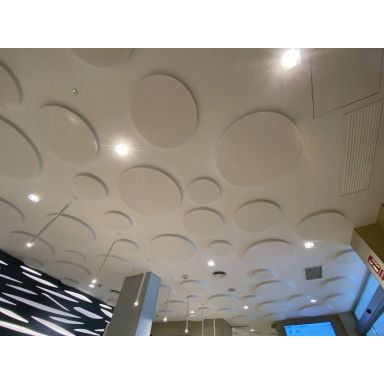

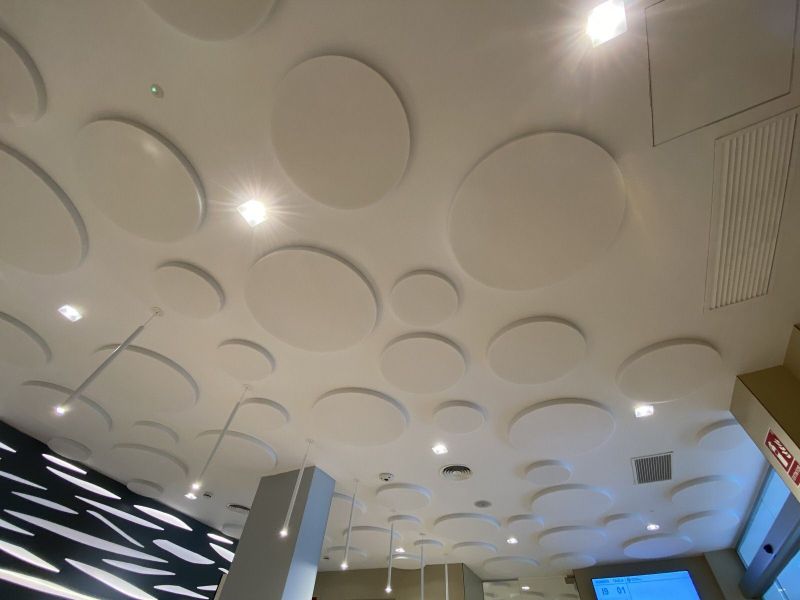

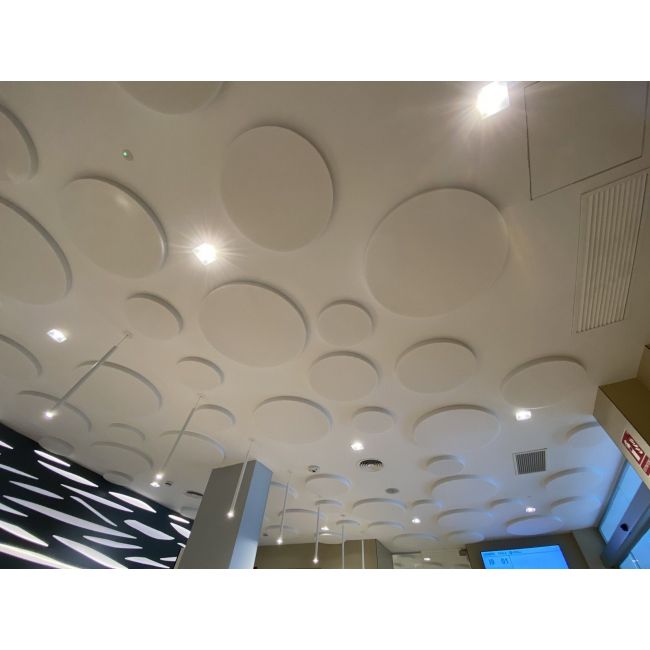

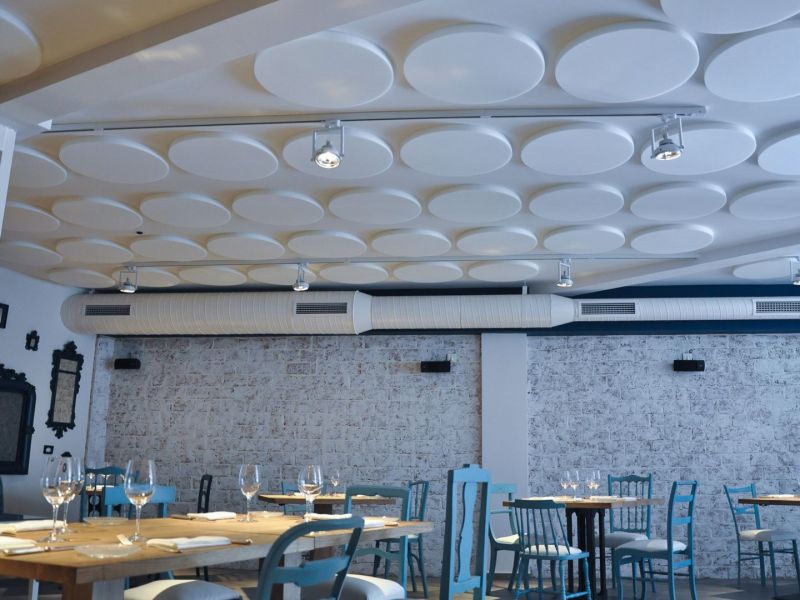

Los paneles acústicos CIRKEL se instalan sin necesidad de realizar obras, de una forma realmente fácil, rápida y limpia. Se instalan directamente fijados a techo o paredes* mediante nuestro adhesivo de montaje Skac Adhesive; sólo es necesario aplicar adhesivo por la parte trasera del panel, situar el panel sobre la superficie y presionar ligeramente con la palma de la mano, en 10 segundos estará instalado.
Gracias a su diseño circular no es necesario efectuar un replanteo de instalación previo, se trata, simplemente, de encontrar un hueco e instalar el panel de diámetro correspondiente de forma totalmente aleatoria.

Se recomienda instalar primero los paneles acústicos más grandes (D60), e ir reduciendo el diámetro de forma paulatina hasta acabar rellenando los huecos disponibles con los paneles más pequeños.

* paredes: Es recomendable que los paneles no se encuentren al alcance de las personas para evitar que puedan ser dañados.

¿Cuánto necesito?

Para facilitar el dimensionado de la solución, hemos preparado una mini-guía que te permitirá determinar rápidamente la cantidad de paneles necesarios para tu caso en concreto, basándonos en los m2 de la sala, la altura y el grado de confort que deseas conseguir.

En primer lugar, escogemos entre tres niveles de confort:

Vivo Nivel con menor cantidad de panel acústico (más económico); obtendremos un ambiente con mayor viveza, recomendado para: bares, cafeterías, comedores, salas deportivas, salas recreativas, etc.
Medio Nivel estándar, equilibrio entre cantidad de material y grado de absorción, definido para lograr un nivel de confort adecuado para mantener conversaciones sin elevar la voz, recomendado para restaurantes, aulas, oficinas.
Tenue Nivel con mayor cantidad de absorción acústica para alcanzar el ambiente con menor reverberación; está recomendado para grandes oficinas, bibliotecas, salas de espera, etc.



A continuación, en base al nivel de confort seleccionado antes, fijaremos un % de la superficie de la sala que deberá ser cubierta con paneles acústicos.

Altura / GradoVivoMedioTenue
hasta 3m 30 % 40 % 55 %
hasta 4m 35 % 55 % 65 %



Finalmente, con una sencilla multiplicación, determinaremos la superficie total (m2) de paneles CIRKEL que deberemos instalar.

Superficie total = m2 de la sala x % de cobertura.

Una vez conocida la superficie total de material, debemos configurar la cantidad de paneles de cada diámetro diferente, para ello, necesitaremos la superficie que ocupa cada uno de los diámetros disponibles:

  • D60 - 0,28 m2
  • D40 - 0,13 m2
  • D30 - 0,07 m2

La combinación de los diferentes tamaños es una decisión personal con un fin meramente estético. No obstante, te mostramos una posible distribución a modo de recomendación:
El 60% de la superficie total se cubrirá con paneles D60 + 30% con paneles D40 y el 10% restante con los paneles de menor tamaño D30.


Veamos un ejemplo práctico:

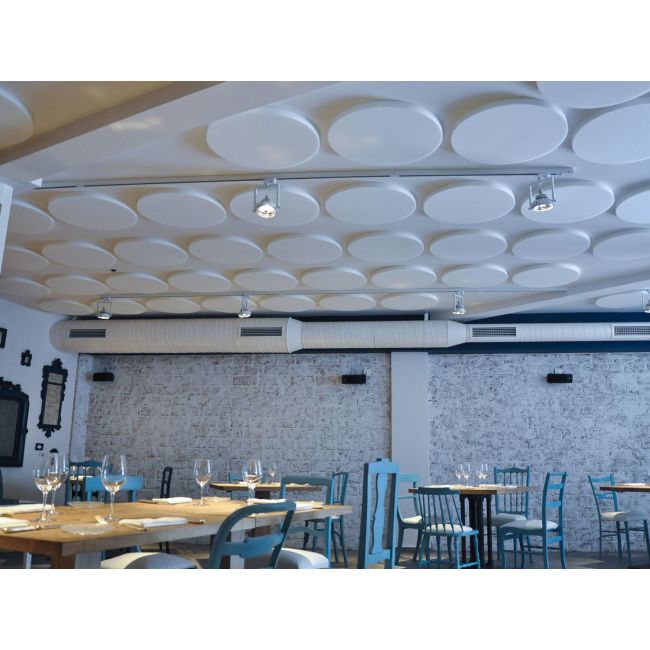

Restaurante con una superficie total de 200m2, de los cuales 120m2 están destinados a la zona de mesas (comensales); la altura total del local en la zona de comensales es de 3m.
Deseamos lograr un grado de confort: 'Medio', lo cual implica una cobertura del 40% para locales hasta 3m.
La superficie total a cubrir con CIRKEL será = 120m2 x 40% = 48m2.

Combinaremos paneles de D60 (60%), D40 (30%) y D30 (10%):

  • Nº paneles D60 -> 48m2 x 60% = 28,8m2 -> 28,8m2 / 0,28m2 == 102 unidades
  • Nº paneles D40 -> 48m2 x 30% = 14,4m2 -> 14,4m2 / 0,13m2 == 110 unidades
  • Nº paneles D30 -> 48m2 x 10% = 4,8m2 -> 4,8m2 / 0,07m2 == 68 unidades

Los cálculos de cantidad arriba indicados son una guía de selección simplificada. Si tienes cualquier duda, o deseas que nuestros ingenieros acústicos hagan una propuesta personalizada, ¡contacta con nosotros!

Indícanos qué tipo de local se trata, dimensiones / altura y te haremos una propuesta adecuada para el suministro de los paneles acústicos, incluso una solución 'llaves en mano' (con instalación) si así lo deseas.

Características físicas

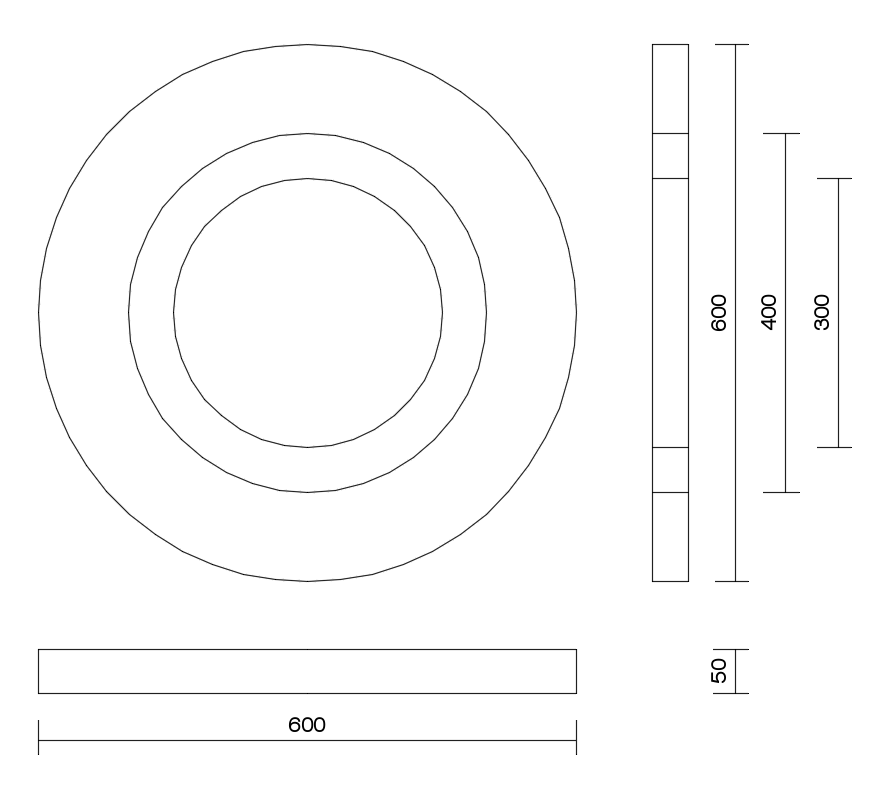

Dibujo técnico

Descripción: Panel absorbente acústico
Material: Espuma acústica Basotect® G
Compuesto: Resina de melanina de celda abierta
Color: Blanco o Gris perla
Densidad: 9 Kg/m3 (ISO 845)
Rest. Compresión: 5-10 kPa (ISO 3386-1)
Rest. Tracción: >90 kPa (ISO 1798)
Resist. al fuego:
  • B1 (DIN 4102-1)
  • M1 (NF P 92-507)
  • Clase 1 (BS 476/7)
  • Clase B-s1,d0 (UNE-EN 13501-1)
  dibujo técnico panel acústico Cirkel

® Marca registrada de BASF SE

Absorción acústica

Coeficientes de absorción en bandas de octava (ISO 354):

125 Hz250 Hz500 Hz1 kHz2 kHz4 kHz
0.18 0.55 0.87 0.94 0.98 0.98

* disponibles en la ficha de producto los coeficientes de absorción en tercios de octava.



Coeficientes globales:

NRC 0.85 [ASTM C423]
SAA 0.84 [ASTM C423-09a]
α mid 0.93 [DB-HR]
α w 0.85(H)
Clase B [ISO 11654]
