Cirkel

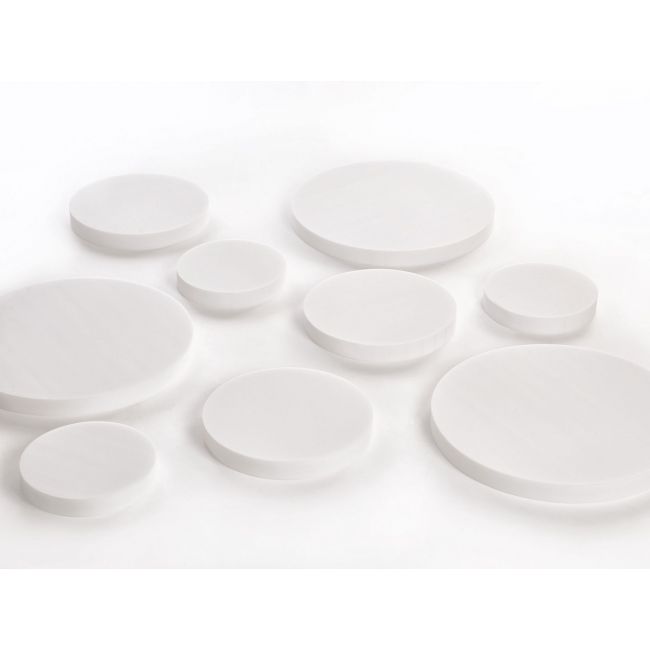

Panell acústic Basotect, panells circulars de diam. 600mm, 400mm i 300mm (50mm espessor).

Autoinstal·lable, muntatge encolat amb Skac Adhesive. Venda en unitats!

Escuma acústica Basotect®, color blanc, gris perla; Classe Bs1d0.

Més detalls...

Disponibilitat: Disponible


12,75 € IVA incl.


logo_imagen

Accessoris Cirkel


logo_imagen

Què és?

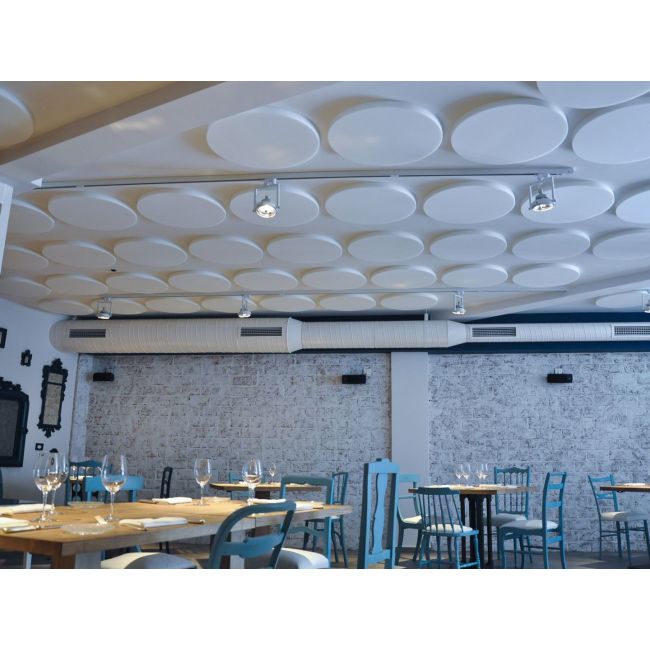

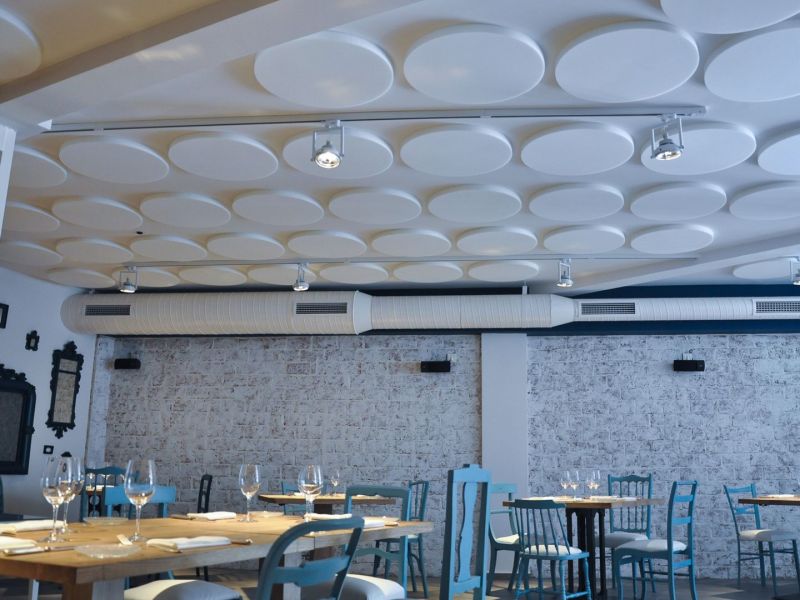

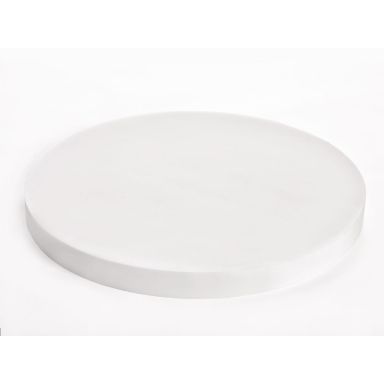

El panell acústic Basotect® CIRKEL, és un absorbent acústic ignífug amb format circular de 50mm d'espessor, disponible en múltiples diàmetres: 600mm, 400mm i 300mm, especialment indicat per solucionar els problemes de reverberació en: restaurants, cafeteries, aules, menjadors escolars, oficines, biblioteques, sales de música, col·legis …
Fabricat mitjançant escuma de resina de melamina Basotect®, posseeix una elevada capacitat d'absorció sonora, excel·lent durabilitat i una resistència davant el foc de Classe B-s1,d0, exigència d'obligat compliment per a la seva instal·lació en sostres i parets de locals de pública concurrència.

El disseny en format circular de diferents diàmetres permet una gran adaptabilitat estètica amb multitud de combinacions possibles, un muntatge realment ràpid i senzill, sense necessitat de replanteig previ.

® Marca registrada de BASF SE

¡Important!

Panell absorbent acústic Basotect amb classificació de reacció al foc: Classe B-s1,d0 (ignífug).
És un panell acústic apte per a la seva instal·lació en locals públics. Compleix les exigències de resistència al foc segons CTE.

Per a que serveix?

CIRKEL, és una excel·lent solució de condicionament acústic, ultra senzilla, autoinstal·lable i sense necessitat d'obres, desenvolupada per resoldre de forma ràpida, eficaç i econòmica els problemes derivats de l'excés de reverberació existents en locals públics com: restaurants, bars, cafeteries, salons de celebracions, aules, menjadors, oficines, sala de reunions, call center, coworking, biblioteques, sales d'espera, clíniques, acadèmies de formació, escoles de dansa, etc.

Quin format té?

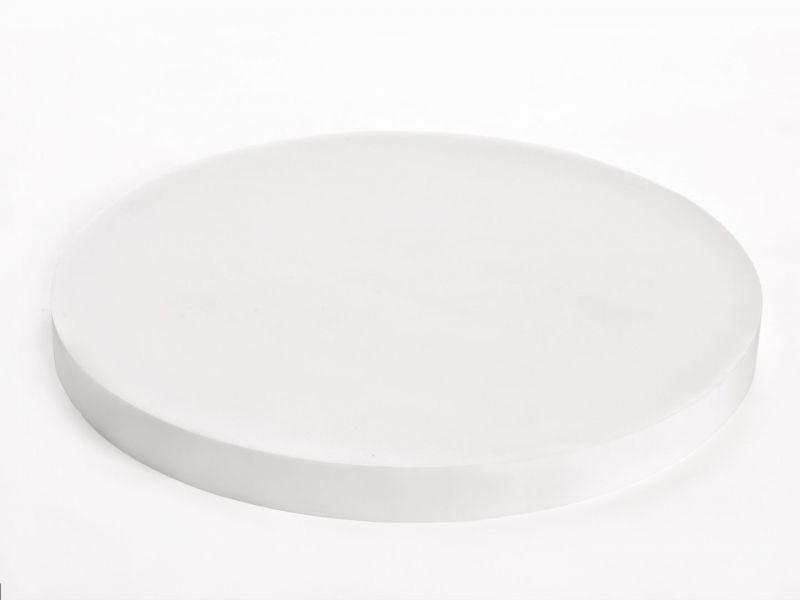

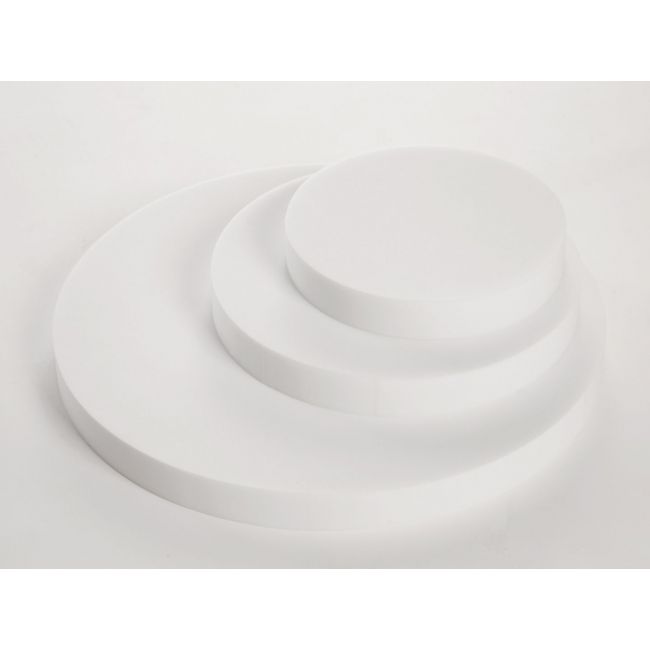

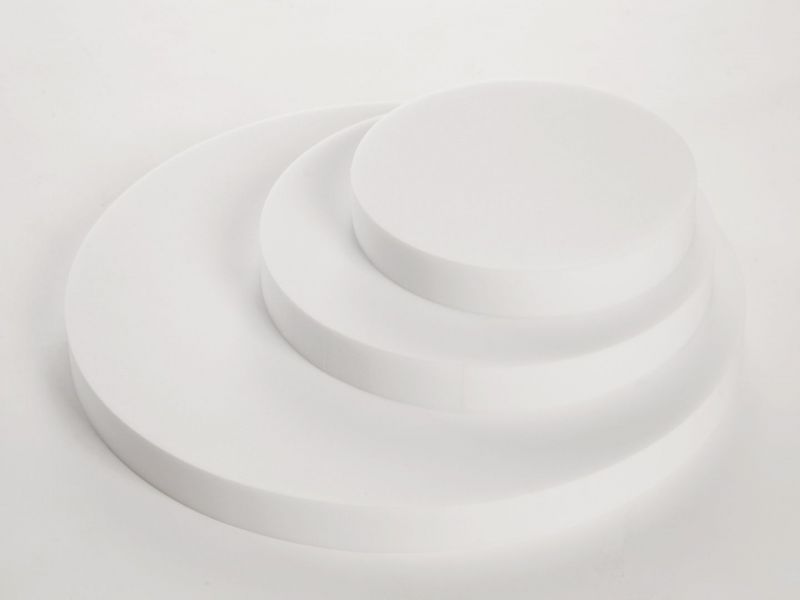

  • Panells de: 50mm espessor i diàmetres de: 600mm, 400mm i 300mm.
  • Color: Gris perla o Blanc
  • Venda per unitats: Sup. de cobertura = D60 (0,28 m2/u.), D40 (0,13 m2/u.), D30 (0,07 m2/u.).
  • Embalatge habitual: Segons unitats

Opcions d'acabat

Els panells acústics CIRKEL poden subministrar-se pintats en una gran varietat de colors (únics o combinats), o bé, poden ser revestits mitjançant una exclusiva cobertura tèxtil per a un acabat superior en una àmplia gamma de color.
També podem fabricar panells a mesura amb diàmetres fins a 2.500mm i 500mm d'espessor.

Consulta'ns per oferir-te una solució a mida de les teves necessitats.

Descompte per quantitat:

diàmetre ->D60D40D30
EURO / UT.GrisBlancGrisBlancGrisBlanc
01 a 39 uts. 19,45 € 26,95 € 9,30 € 12,75 € 5,75 € 7,80 €
40 a 119 uts. 18,80 € 26,10 € 9,00 € 12,35 € 5,55 € 7,55 €
+ de 120 uts. 18,40 € 25,50 € 8,80 € 12,05 € 5,45 € 7,40 €

Com s'instal·la?

Els panells acústics CIRKEL s'instal·len sense necessitat de realitzar obres, d'una forma realment fàcil, ràpida i neta. S'instal·len directament fixats a sostre o parets* mitjançant el nostre adhesiu de muntatge Skac Adhesive; només és necessari aplicar adhesiu per la part posterior del panell, situar el panell sobre la superfície i pressionar lleugerament amb el palmell de la mà, en 10 segons estarà instal·lat.

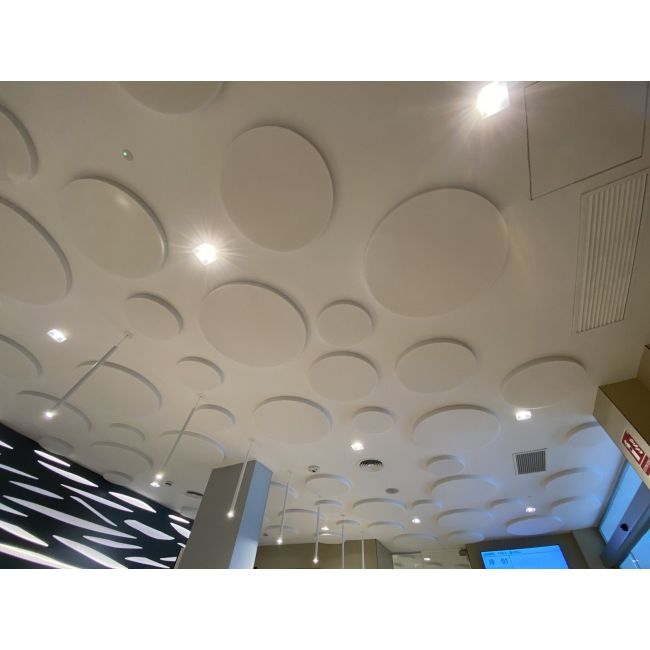

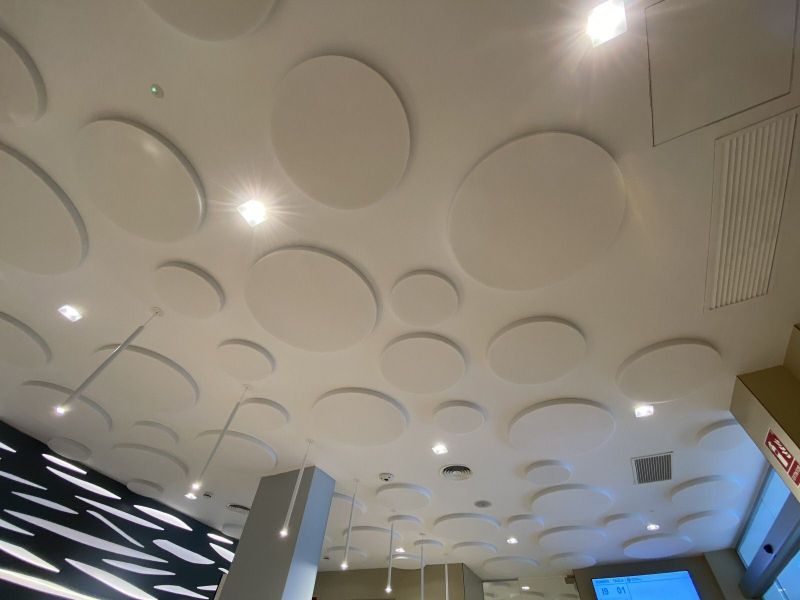

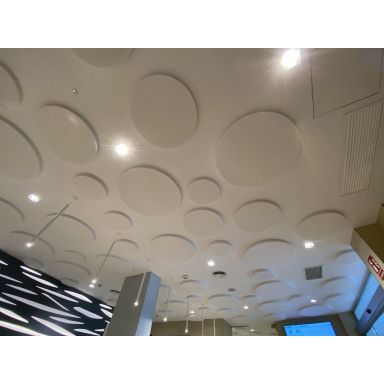

Gràcies al seu disseny circular no és necessari efectuar un replanteig d'instal·lació previ, es tracta, simplement, de trobar un buit i instal·lar el panell de diàmetre corresponent de forma totalment aleatòria.

Es recomana instal·lar primer els panells acústics més grans (D60), i anar reduint el diàmetre de forma gradual fins a acabar emplenant els buits disponibles amb els panells més petits.

* parets: Es recomanable que els panells no es trobin a l'abast de les persones per evitar que puguin ser fets malbé.

Quant necessito?

Per facilitar el dimensionament de la solució, hem preparat una mini-guia que et permetrà determinar ràpidament la quantitat de panells necessaris per al teu cas en concret, basant-nos en els m2 de la sala, l'altura i el grau de confort que desitges aconseguir.

En primer lloc, escollirem entre tres nivells de confort:

Viu Nivell amb menor quantitat d'absorbent acústic (més econòmic); obtindrem un ambient amb major vivesa, recomanat per a: bars, cafeteries, menjadors, sales esportives, sales recreatives, etc.
Mitjà Nivell estàndard, equilibri entre quantitat de material i grau d'absorció, definit per aconseguir un nivell de confort adequat per mantenir conversacions sense elevar la veu, recomanat per a restaurants, aules, oficines.
Tènue Nivell amb major quantitat d'absorció acústica per aconseguir l'ambient amb menor reverberació; està recomanat per a grans oficines, biblioteques, sales d'espera, etc.



A continuació, segons el nivell de confort seleccionat abans, fixarem un % de la superfície del recinte que haurà de ser coberta amb els panells acústics.

Alçada / GrauViuMitjàTènue
hasta 3m 30 % 40 % 55 %
hasta 4m 35 % 55 % 65 %



Finalment, amb una senzilla multiplicació, determinarem la superfície total (m2) de panells CIRKEL que haurem d'instal·lar.

Superfície total = m2 de la sala x % de cobertura.

Una vegada coneguda la superfície total de material, hem de configurar la quantitat de panells de cada diàmetre diferent, per a això, necessitarem la superfície que ocupa cadascun dels diàmetres disponibles:

  • D60 - 0,28 m2
  • D40 - 0,13 m2
  • D30 - 0,07 m2

La combinació de les diferents grandàries és una decisió personal amb una fi merament estètica. No obstant això, et mostrem una possible distribució en forma de recomanació:
El 60% de la superfície total es cobrirà amb panells D60 + 30% amb panells D40 i el 10% restant amb els panells de menor grandària D30.


Veamos un ejemplo práctico:

Restaurant amb una superfície total de 200m2, dels quals 120m2 estan destinats a la zona de taules (comensals); l'altura total del local a la zona de comensals és de 3m.
Desitgem aconseguir un grau de confort: 'Mitjà', la qual cosa implica una cobertura del 40% per a locals fins a 3m.
La superfície total a cobrir amb CIRKEL serà = 120m2 x 40% = 48m2.

Combinarem panells de D60 (60%), D40 (30%) i D30 (10%):

  • Nº panells D60 -> 48m2 x 60% = 28,8m2 -> 28,8m2 / 0,28m2 == 102 unitats
  • Nº panells D40 -> 48m2 x 30% = 14,4m2 -> 14,4m2 / 0,13m2 == 110 unitats
  • Nº panells D30 -> 48m2 x 10% = 4,8m2 -> 4,8m2 / 0,07m2 == 68 unitats

Els càlculs de quantitat a dalt indicats són una guia de selecció simplificada. Si tens qualsevol dubte, o desitges que els nostres enginyers acústics facin una proposta personalitzada, contacta amb nosaltres!

Indica'ns quin tipus de local es tracta, dimensions / altura i et farem una proposta adequada per al subministrament dels panells acústics, fins i tot una solució 'claus en mà' (amb instal·lació) si així ho desitges.

Característiques físiques



Dibuix tècnic

Descripció: Panell absorbent acústic
Material: Escuma acústica Basotect® G
Composició: Resina de melanina de cel·la oberta
Color: Blanc o Gris perla
Densitat: 9 Kg/m3 (ISO 845)
Rest. Compressió: 5-10 kPa (ISO 3386-1)
Rest. Tracció: >90 kPa (ISO 1798)
Resist. al foc:
  • B1 (DIN 4102-1)
  • M1 (NF P 92-507)
  • Clase 1 (BS 476/7)
  • Classe B-s1,d0 (UNE-EN 13501-1)
  dibuix tècnic panell acústic Cirkel

® Marca registrada de BASF SE

Absorció acústica

Coeficients d'absorció en bandes d'octava (ISO 354):

125 Hz250 Hz500 Hz1 kHz2 kHz4 kHz
0.18 0.55 0.87 0.94 0.98 0.98

* disponibles a la fitxa de producte els coeficients d'absorció en terços d'octava.



Coeficientes globales:

NRC 0.85 [ASTM C423]
SAA 0.84 [ASTM C423-09a]
α mid 0.93 [DB-HR]
α w 0.85(H)
Clase B [ISO 11654]
